Lab 42 - EIGRP Authentication

Pada lab ini kita akan belajar mengkonfigurasi authentication pada EIGRP.  Berikut topologi yang akan kita gunakan pada lab ini

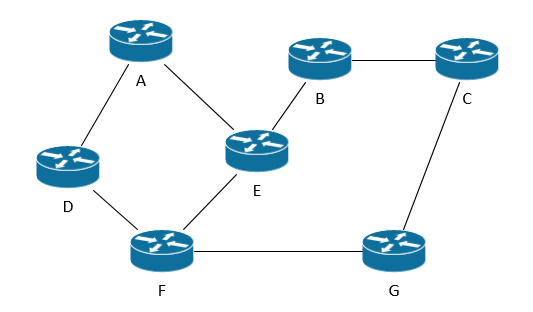

Gambar 1 Topologi jaringan EIGRP

Kita akan melakukan konfigurasi authentication pada link antara R1 dan R2. Perlu diketahui bahwa authentication pada EIGRP hanya terletak pada interface mode. Jadi jika kita bisa mengkonfigurasi authentikasi pada satu link saja, sedangkan link lain tidak dikonfigurasikan authentikasi. Dan kita juga tidak bisa mengkonfigurasi authentikasi pada seluruh interface EIGRP sekaligus. Kita harus mengkonfigurasi pada interface satu persatu.

Oke berikut konfigurasi authentikasi di R1 dan R2

R1(config)#key chain ke-R2
R1(config-keychain)#key 1
R1(config-keychain-key)#key-string 123

R1(config-keychain-key)#int eth0/0
R1(config-if)#ip authentication mode eigrp 1 md5
R1(config-if)#ip authentication key-chain eigrp 1 ke-R2

R2(config)#key chain ke-R1
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string 123

R2(config-keychain-key)#int eth0/0
R2(config-if)#ip authentication mode eigrp 1 md5
R2(config-if)#ip authentication key-chain eigrp 1 ke-R1

Parameter yang harus sama pada kedua belah pihak yang ingin dikonfigurasi authentikasi adalah key id (1) dan key string (123). Selanjutnya untuk pengujian, kita bisa lihat tabel neighbor di R1, jika R1 sudah mengenali R2 sebagai neighbornya, maka authentikasi yang kita konfigurasikan sudah berhasil

R1(config-if)#do sh ip ei nei
EIGRP-IPv4 Neighbors for AS(1)
H   Address                 Interface       Hold Uptime   SRTT   RTO  Q  Seq
                                            (sec)         (ms)       Cnt Num
0   12.12.12.2              Et0/0             11 00:01:35   12   200  0  18
