Lab 11 - Pembahasan Superlab 34

Tujuan Lab

Seluruh client dapat saling berkomunikasi
VLAN 11 mempunyai link yang bagus dengan memanfaatkan etherchannel layer 3 di IDN-MLS1 dan IDN-MLS2
Client dibagian kanan bisa menggunakan load balance antara IDN-R2 dan IDN-R3
Mengamankan IDN-SRV1 menggunakan Extended Named Access List

Materi Lab

VLAN
Etherchannel Layer 3
Wireless
Routing OSPF, RIP, EIGRP
Redistribution
HSRP Load balancing
Extended Named Access List

Konfigurasi Lab

Teman teman bisa download file superlabnya disini

Pertama kita akan konfigurasi pada bagian yang paling mudah, yaitu konfigurasi vlan dan dhcp server di IDN-MLS1

Gambar 1 Topologi IDN-MLS1

Untuk mempercepat konfigurasi, kita tidak perlu membuat vlan, kita bisa langsung assign interface fa0/4-6 ke vlan 11. Nantinya switch akan membuat vlan 11 secara otomatis

IDN-MLS1(config)#interface range fa0/4-6
IDN-MLS1(config-if-range)#switchport mode access
IDN-MLS1(config-if-range)#switchport access vlan 11
% Access VLAN does not exist. Creating vlan 11

Perhatikan ada peringatan bahwa switch membuat vlan 11 (teks warna merah). Selanjutnya kita konfigurasi SVI DHCP Server untuk vlan 11 ini

IDN-MLS1(config)#interface vlan 11
IDN-MLS1(config-if)#ip address 11.11.11.254 255.255.255.0

IDN-MLS1(config-if)#ip dhcp pool vlan11
IDN-MLS1(dhcp-config)#network 11.11.11.0 255.255.255.0
IDN-MLS1(dhcp-config)#default-router 11.11.11.254
IDN-MLS1(dhcp-config)#dns-server 30.30.30.1

Untuk verifikasi, kita coba konfigurasi dhcp client di client vlan 11

Gambar 2 Konfigurasi dhcp client di IDN-PC1

Konfigurasi vlan dan dhcp server sudah selesai dan berhasil.. lanjut kita konfigurasikan etherchannel layer 3 antara IDN-MLS1 dan IDN-MLS2

Gambar 3 Topologi IDN-MLS1 dan IDN-MLS2

Untuk konfigurasi etherchannel layer 3, guanakan perintah berikut

IDN-MLS1(config)#interface range fa0/1-3
IDN-MLS1(config-if-range)#no switchport
IDN-MLS1(config-if-range)#channel-group 1 mode desirable

IDN-MLS2(config)#interface range fa0/1-3
IDN-MLS2(config-if-range)#no switchport
IDN-MLS2(config-if-range)#channel-group 1 mode auto

Kita bisa melihat status EIGRP dengan perintah berikut

IDN-MLS1#show etherchannel summary
Flags: D - down P - in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
u - unsuitable for bundling
w - waiting to be aggregated
d - default port

Number of channel-groups in use: 1
Number of aggregators: 1
Group Port-channel Protocol Ports
------+-------------+-----------+---------------------------------
1 Po1(RU) PAgP Fa0/1(P) Fa0/2(P) Fa0/3(P)

Perhatikan statis etherchannel adalah RU, R artinya etherchannel ini bergerak pada layer 3 dan U artinya etherchannel ini sedang digunakan.

Lanjut kita konfigurasi interface etherchannel di IDN-MLS1 dan IDN-MLS2 sesuai topologi

IDN-MLS1(config)#interface po1
IDN-MLS1(config-if)#ip address 10.10.10.1 255.255.255.0

IDN-MLS2(config)#interface po1
IDN-MLS2(config-if)#ip address 10.10.10.2 255.255.255.0

Kita verifikasi dengan ping dari IDN-MLS1 ke IDN-MLS2

IDN-MLS1(config)#do ping 10.10.10.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP to 10.10.10.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), min/avg/max = 0/0/0 ms

Lanjut kita konfigurasi di bagian wireless,

Gambar 4 Topologi bagian wireless

Pertama kita konfigurasi ip address di IDN-MLS2 yang mengarah ke IDN-AP1

IDN-MLS2(config)#interface fa0/5
IDN-MLS2(config-if)#no switchport
IDN-MLS2(config-if)#ip address 20.20.20.1 255.255.255.0

Lanjut kita konfigurasi pada IDN-AP1

Gambar 5 Konfigurasi ip address di IDN-AP1

Gambar 6 Konfigurasi DHCP Server di IDN-AP1

Gambar 7 Konfigurasi SSID di IDN-AP1

Gambar 8 Konfigurasi password wifi di IDN-AP1

Untuk verifikasi, konek kan seluruh laptop ke IDN-AP1

Gambar 9 Konfigurasi IDN-LP1

Jangan lupa untuk konfigurasi dhcp client di seluruh laptop

Gambar 10 Konfigurasi dhcp client di IDN-LP1

Lanjut kita konfigurasi routing OSPF

Gambar 12 Topologi bagian routing OSPF

Pertama kita konfigurasi ip address pada masing-masing device

IDN-R1(config)#interface fa1/0
IDN-R1(config-if)#no shutdown
IDN-R1(config-if)#ip address 112.112.112.1 255.255.255.0

IDN-MLS2(config)#interface fa0/4
IDN-MLS2(config-if)#no switchport
IDN-MLS2(config-if)#ip address 112.112.112.2 255.255.255.0

Oke lanjut kita konfigurasi routing OSPF

IDN-MLS1(config)#ip routing
IDN-MLS1(config)#router ospf 1
IDN-MLS1(config-router)#network 11.11.11.0 0.0.0.255 area 0
IDN-MLS1(config-router)#network 10.10.10.0 0.0.0.255 area 0

IDN-MLS2(config)#ip routing
IDN-MLS2(config)#router ospf 2
IDN-MLS2(config-router)#network 10.10.10.0 0.0.0.255 area 0
IDN-MLS2(config-router)#network 20.20.20.0 0
IDN-MLS2(config-router)#network 20.20.20.0 0.0.0.255 area 0
IDN-MLS2(config-router)#network 112.112.112.0 0.0.0.255 area 0

IDN-R1(config)#router ospf 1
IDN-R1(config-router)#network 112.112.112.0 0.0.0.255 area 0

Untuk verifikasi, kita coba lihat tabel routing OSPF di IDN-R1

IDN-R1#show ip route ospf
10.0.0.0/24 is subnetted, 1 subnets
O 10.10.10.0 [110/2] via 112.112.112.2, 00:00:22, FastEthernet1/0
11.0.0.0/24 is subnetted, 1 subnets
O 11.11.11.0 [110/3] via 112.112.112.2, 00:00:22, FastEthernet1/0
20.0.0.0/24 is subnetted, 1 subnets
O 20.20.20.0 [110/2] via 112.112.112.2, 00:00:22, FastEthernet1/0

OSPF sudah jalan, lanjut kita konfigurasi RIP

Gambar 13 Topologi bagian RIP

Pertama kita konfigurasikan ip address di IDN-R1 dan IDN-R2

IDN-R1(config)#interface fa0/0
IDN-R1(config-if)#no shutdown
IDN-R1(config-if)#ip address 12.12.12.1 255.255.255.0

IDN-R2(config)#interface fa0/1
IDN-R2(config-if)#no shutdown
IDN-R2(config-if)#ip address 12.12.12.2 255.255.255.0

IDN-R2(config-if)#interface fa0/0
IDN-R2(config-if)#no shutdown
IDN-R2(config-if)#ip address 40.40.40.2 255.255.255.0

Lanjut kita konfigurasi RIP di IDN-R1 dan IDN-R2

IDN-R1(config)#router rip
IDN-R1(config-router)#version 2
IDN-R1(config-router)#no auto-summary
IDN-R1(config-router)#network 12.12.12.0

IDN-R2(config)#router rip
IDN-R2(config-router)#version 2
IDN-R2(config-router)#no auto-summary
IDN-R2(config-router)#network 12.12.12.0
IDN-R2(config-router)#network 40.40.40.0

Kita cek tabel routing di IDN-R1

IDN-R1#show ip route rip
40.0.0.0/24 is subnetted, 1 subnets
R 40.40.40.0 [120/1] via 12.12.12.2, 00:00:11, FastEthernet0/0

Kita lanjutkan konfigurasi EIGRP di IDN-R1 dan IDN-R3

Gambar 14 Topologi EIGRP

Pertama kita konfigurasi ip address di IDN-R1 dan IDN-R2

IDN-R1(config)#interface fa0/1
IDN-R1(config-if)#no shutdown
IDN-R1(config-if)#ip address 13.13.13.1 255.255.255.0

IDN-R1(config-if)#interface fa1/1
IDN-R1(config-if)#no shutdown
IDN-R1(config-if)#ip address 30.30.30.254 255.255.255.0

IDN-R3(config)#interface fa0/0
IDN-R3(config-if)#no shutdown
IDN-R3(config-if)#ip address 13.13.13.3 255.255.255.0

IDN-R3(config-if)#interface fa0/1
IDN-R3(config-if)#no shutdown
IDN-R3(config-if)#ip address 40.40.40.3 255.255.255.0

Berikut konfigurasi EIGRP di IDN-R1 dan IDN-R3

IDN-R1(config)#router eigrp 10
IDN-R1(config-router)#no auto-summary
IDN-R1(config-router)#network 13.13.13.0
IDN-R1(config-router)#network 30.30.30.0

IDN-R3(config)#router eigrp 10
IDN-R3(config-router)#no auto-summary
IDN-R3(config-router)#network 13.13.13.0
IDN-R3(config-router)#network 40.40.40.0

Untuk verifikasi kita cek tabel routing di IDN-R1

IDN-R1#show ip route eigrp
40.0.0.0/24 is subnetted, 1 subnets
D 40.40.40.0 [90/30720] via 13.13.13.3, 00:01:03, FastEthernet0/1

Sampai saat ini kita sudah selesai dan berhasil konfigurasi rotuing protocol OSPF, RIP, dan EIGRP. Selanjutnya kita harus konfigurasi redistribution di IDN-R1. Mengapa di IDN-R1?? karena IDN-R1 merupakan penghubung bagi seluruh routing protocol yang ada.

IDN-R1(config)#router ospf 1
IDN-R1(config-router)#redistribute eigrp 10 subnets
IDN-R1(config-router)#redistribute rip subnets

IDN-R1(config)#router rip
IDN-R1(config-router)#redistribute ospf 1 metric 1
IDN-R1(config-router)#redistribute eigrp 10 metric 1

IDN-R1(config)#router eigrp 10
IDN-R1(config-router)#redistribute ospf 1 metric 1 1 1 1 1
IDN-R1(config-router)#redistribute rip metric 1 1 1 1 1

Saat ini seharusnya seluruh router sudah mengetahui seluruh network yang ada, kita coba verifikasi dari IDN-R3

IDN-R3#show ip route
...
10.0.0.0/24 is subnetted, 1 subnets
D EX 10.10.10.0 [170/2560002816] via 13.13.13.1, 00:01:20, Fa0/0
11.0.0.0/24 is subnetted, 1 subnets
D EX 11.11.11.0 [170/2560002816] via 13.13.13.1, 00:01:20, Fa0/0
12.0.0.0/24 is subnetted, 1 subnets
D EX 12.12.12.0 [170/2560002816] via 13.13.13.1, 00:01:13, Fa0/0
13.0.0.0/24 is subnetted, 1 subnets
C 13.13.13.0 is directly connected, FastEthernet0/0
20.0.0.0/24 is subnetted, 1 subnets
D EX 20.20.20.0 [170/2560002816] via 13.13.13.1, 00:01:20, Fa0/0
30.0.0.0/24 is subnetted, 1 subnets
D 30.30.30.0 [90/30720] via 13.13.13.1, 00:07:05, Fa0/0
40.0.0.0/24 is subnetted, 1 subnets
C 40.40.40.0 is directly connected, FastEthernet0/1
112.0.0.0/24 is subnetted, 1 subnets
D EX 112.112.112.0 [170/2560002816] via 13.13.13.1, 00:01:20,

IDN-R3 merupakan router yang menjalankan protocol routing EIGRP. Perhatikan bahwa IDN-R3 sudah mengetahui seluruh network yang ada melalui EIGRP.

Lanjut kita konfigurasi HSRP Load Balancing di IDN-R2 dan IDN-R3.

IDN-R2(config)#interface fa0/0
IDN-R2(config-if)#standby 1 ip 40.40.40.20
IDN-R2(config-if)#standby 1 priority 150

IDN-R2(config-if)#standby 2 ip 40.40.40.30
IDN-R2(config-if)#standby preempt

IDN-R3(config)#interface fa0/1
IDN-R3(config-if)#standby 1 ip 40.40.40.20

IDN-R3(config-if)#standby 2 ip 40.40.40.30
IDN-R3(config-if)#standby 2 priority 150
IDN-R3(config-if)#standby preempt

Perhatikan bahwa disini kita membuat dua ip virtual, yaitu 40.40.40.20 dan 40.40.40.30. Kita mengkonfigurasi priority 150 pada ip 40.40.40.20 di IDN-R2, sehingga nantinya ip ini akan aktif di IDN-R2.

Selanjutnya kita konfigurasi priority 150 pada ip 40.40.40.30 di IDN-R3, sehingga ip ini akan aktif di IDN-R3.

Kita konfigurasi IDN-PC4 dan IDN-PC5 agar menggunakan gateway 40.40.40.20 (lewat IDN-R2), Untuk IDN-PC6 dan IDN-PC7 kita konfigurasi gateway agar mengarah ke 40.40.40.30 (lewat IDN-R3).

Gambar 17 Konfigurasi ip & gateway di IDN-PC4

Gambar 18 Konfigurasi ip & gateway di IDN-PC6

Oke terahir kita konfigurasi Extended Named Access List untuk mengamankan IDN-SRV1. Tujuan kita adalah agar IDN-PC4 hanya bisa mengakses service dns dan ftp, serta IDN-PC6 hanya bisa mengakses service dns dan web. Selain itu semua service ditolak.

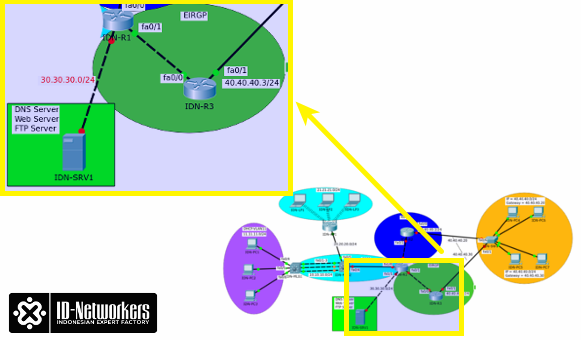

Gambar 19 Topologi Extended ACL

Sebelum melakukan konfigurasi access list, kita buktikan dulu bahwa saat ini server masih full access dari manapun

Gambar 20 Akses dns + web dari IDN-PC5

Gambar 21 Akses dns + ftp di IDN-PC7

Terbukti bahwa saat ini IDN-SRV1 masih full akses dari manapun, oke sekarang kita konfigurasi access list sesuai skenario yang telah dijelaskan sebelumnya

IDN-R1(config)#ip access-list extended serveraman
IDN-R1(config-ext-nacl)#permit udp host 40.40.40.4 host 30.30.30.1 eq domain
IDN-R1(config-ext-nacl)#permit tcp host 40.40.40.4 host 30.30.30.1 eq ftp
IDN-R1(config-ext-nacl)#permit udp host 40.40.40.6 host 30.30.30.1 eq domain
IDN-R1(config-ext-nacl)#permit tcp host 40.40.40.6 host 30.30.30.1 eq www

IDN-R1(config)#interface fa1/1
IDN-R1(config-if)#ip access-group serveraman out

Sekarang kita lakukan pengujian

Gambar 22 IDN-PC4 gagal akses web server

Gambar 23 IDN-PC4 berhasil akses ftp server

Gambar 24 IDN-PC6 gagal ping ke server

Gambar 25 IDN-PC6 berhasil akses web server

Perhatikan bahwa IDN-PC4 hanya bisa melakukan akses ftp server, begitu juga IDN-PC6 hanya bisa melakukan akses web server. Dan jika kita mencoba mengakses server dari client selain IDN-PC4 dan IDN-PC6 maka dipastikan akan gagal!!

Gambar 26 IDN-PC5 gagal melakukan akses ke server

Terbukti bahwa IDN-PC5 gagal melakukan akses ke server. Oke sampai disini pembahasan kita kali ini.. semoga bermanfaat...
