Lab 35 - EBGP Peering (Loopback Interface) pada Mikrotik

Lanjut kita belajar EBGP Peering menggunakan loopback interface pada mikrotik. Alasannya sama dengan IBGP Peering menggunakan loopback interface yang telah kita bahas sebelumnya. Yaitu karena interface loopback tidak akan pernah down asalkan paling tidak ada satu interface aktif pada router. Berikut topologi yang kita gunakan pada lab ini

Gambar 1 Topologi EBGP Peering

Pertama kita konfigurasi IP Address pada kedua router sesuai dengan topologi diatas

[admin@MikroTik] > system identity set name=R1
[admin@R1] > interface bridge add name=lo0

[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2
[admin@R2] > interface bridge add name=lo0

[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

Sebelum mengkonfigurasi EBGP Peering menggunakan Loopback Interface, kita harus mengenalkan IP Loopback R1 ke R2, begitu juga sebaliknya. Kita bisa menggunakan routing static ataupun routing dynamic (OSPF).

[admin@R2] > ip route add dst-address=192.168.1.0/24 gateway=12.12.12.1

[admin@R1] > ip route add dst-address=192.168.2.0/24 gateway=12.12.12.2

Selanjutnya kita konfigurasi EBGP Peering pada R1 dan R2

[admin@R1] > routing bgp
[admin@R1] /routing bgp> instance set 0 as=100
[admin@R1] /routing bgp> peer add remote-address=192.168.2.1 remote-as=200
update-source=lo0 multihop=yes
[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] > routing bgp
[admin@R2] /routing bgp> instance set 0 as=200
[admin@R2] /routing bgp> peer add remote-address=192.168.1.1 remote-as=100
update-source=lo0 multihop=yes
[admin@R2] /routing bgp> network add network=192.168.2.0/24

Perhatikan bahwa kita perlu mengkonfigurasikan multihop pada R1. Hal ini dikarenakan IP Address Loopback R2 tidak dianggap directly connected oleh R1, begitu juga dengan R2. Untuk pengujian, kita coba lihat tabel routing pada R1

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 2 A S  192.168.2.0/24                     12.12.12.2                1
 3  Db  192.168.2.0/24                     192.168.2.1              20

{ Read More }

Lab 34 - EBGP Peering (Physical Interface) pada Mikrotik

Sebelumnya kita telah belajar IBGP Peering pada mikrotik. Selanjutnya kali ini kita akan belajar tentang EBGP Peering. EBGP Peering dilakukan saat ada dua atau lebih router yang memiliki AS Number yang berbeda. Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi EBGP Peering

Pertama konfigurasikan IP Address pada R1 dan R2 sesuai topologi diatas

[admin@MikroTik] > system identity set name=R1
[admin@R1] > interface bridge add name=lo0

[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2
[admin@R2] > interface bridge add name=lo0

[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

Lanjut kita konfigurasi EBGP Peering pada R1 dan R2

[admin@R1] > routing bgp
[admin@R1] /routing bgp> instance set 0 as=100
[admin@R1] /routing bgp> peer add remote-address=12.12.12.2 remote-as=200
[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] > routing bgp
[admin@R2] /routing bgp> instance set 0 as=200
[admin@R2] /routing bgp> peer add remote-address=12.12.12.1 remote-as=100
[admin@R2] /routing bgp> network add network=192.168.2.0/24

Untuk pengujian kita coba lihat tabel routing pada R1, pastikan R1 mengenali network 192.168.2.0/24 melalui BGP

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 2 ADb  192.168.2.0/24                     12.12.12.2               20

{ Read More }

Lab 33 - Internal BGP Peering (Loopback Interface) di Mikrotik

Sebelumnya kita telah belajar mengkonfigurasi IBGP Peering menggunakan Physical Interaface pada mikrotik. Selanjutnya pada lab ini kita akan belajar menggunakan loopback interface untuk IBGP Peering.

Kenapa harus pakai loopback interface? hal ini dikarenakan loopback interface tidak akan pernah mati (down) asalkan ada paling tidak satu interface aktif pada router. Tidak seperti physical interface yang bisa mati (down).

Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi IBGP Peering

Pertama konfigurasikan IP Address pada kedua router sesuai topologi

[admin@MikroTik] > system identity set name=R1
[admin@R1] > interface bridge add name=lo0

[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2
[admin@R2] > interface bridge add name=lo0

[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

Sebelum mengkonfigurasi IBGP Peering, kita harus mengenalkan IP Loopback R1 ke R2, begitu juga sebaliknya. Kita bisa menggunakan routing static ataupun routing dynamic (OSPF).

[admin@R2] > ip route add dst-address=192.168.1.0/24 gateway=12.12.12.1

[admin@R1] > ip route add dst-address=192.168.2.0/24 gateway=12.12.12.2

Lanjut kita konfigurasi IBPG Peering pada kedua router, pastikan remote-address yang digunakan adalah IP Address Loopback

[admin@R1] /ip address> /routing bgp
[admin@R1] /routing bgp> instance set 0 as=100
[admin@R1] /routing bgp> peer add remote-address=192.168.2.1 remote-as=100
update-source=lo0

[admin@R2] /ip address> /routing bgp
[admin@R2] /routing bgp> instance set 0 as=100
[admin@R2] /routing bgp> peer add remote-address=192.168.1.1 remote-as=100
update-source=lo0

Selanjutnya kita advertise network yang berada di R1 dan R2 ke BGP

[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] /routing bgp> network add network=192.168.2.0/24

Untuk pembuktian, pastikan state peer pada R1 dan R2 sudah established

[admin@R1] /routing bgp> pe pr st
Flags: X - disabled, E - established
 0 E name="peer1" instance=default remote-address=192.168.2.1 remote-as=100
     tcp-md5-key="" nexthop-choice=default multihop=no route-reflect=no
     hold-time=3m ttl=255 in-filter="" out-filter="" address-families=ip
     update-source=lo0 default-originate=never remove-private-as=no as-override=no
     passive=no use-bfd=no remote-id=12.12.12.2 local-address=192.168.1.1 uptime=4s
     prefix-count=1 updates-sent=1 updates-received=1 withdrawn-sent=0 withdrawn-
     received=0 remote-hold-time=3m used-hold-time=3m used-keepalive-time=1m refresh-
     capability=yes as4-capability=yes state=established

{ Read More }

Lab 32 - Internal BGP Peering Mikrotik

Assalamu'alaikum,...

Pada lab ini kita akan membahas konfigurasi IBGP Peering pada mikrotik menggunakan physical interface. IBGP Peering merupakan sesi BGP yang dibentuk oleh dua atau lebih router yang memiliki AS Number yang sama. Pada lab-lab selanjutnya kita akan membahas tentang EBGP, yaitu sesi BGP yang menghubungkan dua atau lebih router yang memiliki AS Number yang berbeda.

Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi IBGP Peering

Pertama konfigurasikan IP Address pada kedua router sesuai topologi

[admin@MikroTik] > system identity set name=R1
[admin@R1] > interface bridge add name=lo0

[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2
[admin@R2] > interface bridge add name=lo0

[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

Lanjut kita konfigurasi IBPG Peering pada kedua router.

[admin@R1] /ip address> /routing bgp
[admin@R1] /routing bgp> instance set 0 as=100
[admin@R1] /routing bgp> peer add remote-address=12.12.12.2 remote-as=100

[admin@R2] /ip address> /routing bgp
[admin@R2] /routing bgp> instance set 0 as=100
[admin@R2] /routing bgp> peer add remote-address=12.12.12.1 remote-as=100

Untuk pengujian, kita lihat status peering pada R1. Pastikan statenya sudah established

[admin@R1] /routing bgp> peer print status
Flags: X - disabled, E - established
 0 E name="peer1" instance=default remote-address=12.12.12.2 remote-as=100
     tcp-md5-key="" nexthop-choice=default multihop=no route-reflect=no
     hold-time=3m ttl=255 in-filter="" out-filter="" address-families=ip
     default-originate=never remove-private-as=no as-override=no passive=no
     use-bfd=no remote-id=12.12.12.2 local-address=12.12.12.1 uptime=1m33s
     prefix-count=0 updates-sent=0 updates-received=0 withdrawn-sent=0 withdrawn-
     received=0 remote-hold-time=3m used-hold-time=3m used-keepalive-time=1m
     refresh-capability=yes as4-capability=yes state=established

Selanjutnya kita advertise network yang berada di R1 dan R2 ke BGP

[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] /routing bgp> network add network=192.168.2.0/24

Untuk pengujian kita lihat tabel routing pada R1, pastikan R1 sudah mengenali network 192.168.2.0/24 melalui BGP

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 2 ADb  192.168.2.0/24                     12.12.12.2              200

Untuk lebih memastikan, coba lakukan ping dari R1 ke 192.168.2.1

[admin@R1] /routing bgp> /ping 192.168.2.1
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 192.168.2.1                                56  64 0ms
    1 192.168.2.1                                56  64 1ms
    2 192.168.2.1                                56  64 1ms
    3 192.168.2.1                                56  64 1ms

{ Read More }

Lab 39 - EIGRP Filtering IP Genap

Pada lab ini kita akan belajar tentang filtering di EIGRP. Berikut topologi yang akan kita gunakan pada lab ini.

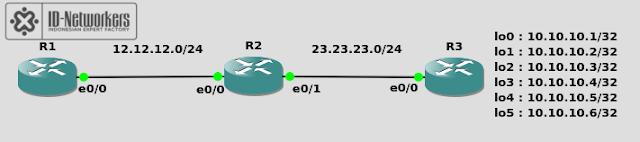

Gambar 1 Topologi jaringan EIGRP

Tujuan kiat pada lab ini adalah agar R1 hanya memiliki informasi tentang IP yang ganjil saja pada tabel routingnya.

Diasumsikan kita telah mengkonfigurasi EIGRP seperti topologi ditas dan R1 serta R2 sudah mememiliki informasi tentang seluruh IP Loopback R3 ditabel routingnya.

R1(config-router)#do sh ip ro

      10.0.0.0/32 is subnetted, 6 subnets
D        10.10.10.1 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.2 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.3 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.4 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.5 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.6 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
      12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        12.12.12.0/24 is directly connected, Ethernet0/0
      23.0.0.0/24 is subnetted, 1 subnets
D        23.23.23.0 [90/307200] via 12.12.12.2, 00:01:08, Ethernet0/0

R2(config-router)#do sh ip ro

      10.0.0.0/32 is subnetted, 6 subnets
D        10.10.10.1 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
D        10.10.10.2 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
D        10.10.10.3 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
D        10.10.10.4 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
D        10.10.10.5 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
D        10.10.10.6 [90/409600] via 23.23.23.3, 00:03:14, Ethernet0/1
      12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        12.12.12.0/24 is directly connected, Ethernet0/0
      23.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        23.23.23.0/24 is directly connected, Ethernet0/1

Selanjutnya kita buat access list pada R2 agar R1 hanya memiliki informasi tentang IP ganjil saja.

R2(config)#access-list 1 permit 0.0.0.1 255.255.255.254
R2(config)#router eigrp 1
R2(config-router)#distribute-list 1 out eth0/0

Untuk pengujian kita coba lihat tabel routing di R1

R1(config-router)#do sh ip ro

      10.0.0.0/32 is subnetted, 3 subnets
D        10.10.10.1 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
D        10.10.10.3 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
D        10.10.10.5 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
      12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        12.12.12.0/24 is directly connected, Ethernet0/0

Perhatikan bahwa R1 hanya memiliki informasi tentang IP ganjil saja.

Selain mengkonfigurasi access list di R2 seperti diatas, kita juga bisa melakukan konfigurasi pada R1, hanya saja directionnya menjadi in. Kita hapus dulu konfigurasi access list di R2

R2(config-router)#no distribute-list 1 out eth0/0

Pastikan R1 sudah memiliki tabel routing yang lengkap lagi

R1(config-router)#do sh ip ro

      10.0.0.0/32 is subnetted, 6 subnets
D        10.10.10.1 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.2 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.3 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.4 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.5 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
D        10.10.10.6 [90/435200] via 12.12.12.2, 00:00:05, Ethernet0/0
      12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        12.12.12.0/24 is directly connected, Ethernet0/0
      23.0.0.0/24 is subnetted, 1 subnets
D        23.23.23.0 [90/307200] via 12.12.12.2, 00:01:08, Ethernet0/0

Selanjutnya kita konfigurasi access list di R1

R1(config)#access-list 1 permit 0.0.0.1 255.255.255.254
R1(config)#router eigrp 1
R1(config-router)#distribute-list 1 in eth0/0

Kita lihat tabel routing di R1 lagi

R1(config-router)#do sh ip ro

      10.0.0.0/32 is subnetted, 3 subnets
D        10.10.10.1 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
D        10.10.10.3 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
D        10.10.10.5 [90/435200] via 12.12.12.2, 00:06:10, Ethernet0/0
      12.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        12.12.12.0/24 is directly connected, Ethernet0/0

Perhatikan bahwa hasilnya sama saja, yaitu R1 hanya akan memiliki informasi tentang IP ganjil saja pada tabel routingnya.

{ Read More }

Lab 38 - BGP Confederation pada Mikrotik

Sebelumnya kita telah belajar tentang route reflector yang dapat kita gunakan untuk mengatasi masalah full mesh topologi pada IBGP Peering. Selanjutnya pada lab ini kita akan belajar tentang BGP Confederation.

BGP Confederation juga dapat kita menfaatkan untuk mengatasi masalah full mesh peering pada IBGP, hanya saja menggunakan metode yang sedikit berbeda dengan route reflector. BGP Confederation akan membuat sub-AS pada setiap router IBGP. Untuk lebih jelasnya perhatikan topologi berikut

Gambar 1

Pertama kita konfigurasikan IP Address pada seluruh router

[admin@MikroTik] > system identity set name=R1



[admin@R1] > interface bridge add name=lo0
[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=13.13.13.1/24 interface=ether2
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2


[admin@R2] > interface bridge add name=lo0
[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=23.23.23.2/24 interface=ether2
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R3


[admin@R3] > interface bridge add name=lo0
[admin@R3] > ip address
[admin@R3] /ip address> add address=23.23.23.3/24 interface=ether1
[admin@R3] /ip address> add address=13.13.13.3/24 interface=ether2
[admin@R3] /ip address> add address=192.168.3.1/24 interface=lo0

{ Read More }

Lab 37 - BGP Route Reflector pada Mikrotik

Sebelumnya kita telah mempelajari bahwa saat kita mengkonfigurasi IBGP Peering, maka kita harus mengkonfigurasi Full Mesh Peering. Ini tentu akan menjadi masalah jika kita memiliki 100 router IBGP, full mesh peering tentu akan sangat membebani jaringan.

Untuk mengatasi masalah tersebut, kita bisa mengkonfigurasi route reflector, sehingga setiap router IBGP hanya perlu melakukan peering dengan route reflector tersebut. Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi IBGP route reflector

Pertama kita konfigurasikan IP Address pada seluruh router tersebut

[admin@MikroTik] > system identity set name=R1
[admin@R1] > interface bridge add name=lo0
[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2

[admin@R2] > interface bridge add name=lo0
[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=23.23.23.2/24 interface=ether2
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R3

[admin@R3] > interface bridge add name=lo0
[admin@R3] > ip address
[admin@R3] /ip address> add address=23.23.23.3/24 interface=ether1
[admin@R3] /ip address> add address=192.168.3.1/24 interface=lo0

Lanjut kita coba buat IBGP Peering pada R1, R2, dan R3,

[admin@R1] /ip address> /routing bgp
[admin@R1] /routing bgp> instance set 0 as=123
[admin@R1] /routing bgp> peer add remote-address=12.12.12.2 remote-as=123
[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] /ip address> /routing bgp
[admin@R2] /routing bgp> instance set 0 as=123
[admin@R2] /routing bgp> peer add remote-address=12.12.12.1 remote-as=123
route-reflect=yes
[admin@R2] /routing bgp> peer add remote-address=23.23.23.3 remote-as=123
route-reflect=yes
[admin@R2] /routing bgp> network add network=192.168.2.0/24

[admin@R3] /ip address> /routing bgp
[admin@R3] /routing bgp> instance set 0 as=123
[admin@R3] /routing bgp> peer add remote-address=23.23.23.2 remote-as=123
[admin@R3] /routing bgp> network add network=192.168.3.0/24

Perhatikan bahwa kita mengkonfigurasi R2 sebagai router reflector (perhatikan parameter route-reflect=yes). Selanjutnya untuk pengujian, kita coba lihat tabel routing pada R1

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 A S  23.23.23.0/24                      12.12.12.2                1
 2 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 3 ADb  192.168.2.0/24                     12.12.12.2              200
 4 ADb  192.168.3.0/24                     23.23.23.3              200

Perhatikan bahwa R1 sudah memiliki tabel routing yang lengkap, yaitu tentang network 192.168.2.0/24 yang berada dibawah R2 dan tentang network 192.168.3.0/24 yang berada dibawah R3

{ Read More }

Lab 36 - Mesh Topology in IBGP Peering pada Mikrotik

Ada sedikit masalah saat kiat mengkonfigurasi IBGP Peering, yaitu router-router yang menjalankan IBGP harus melakukan Peering ke seluruh router IBGP lainnya (Mesh). Bagaimana jika ternyata router router IBGP tidak melakukan peering secara mesh? kita akan coba lab kan.. Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi IBGP Peering

Pertama kita konfigurasikan IP Address pada seluruh router

[admin@MikroTik] > system identity set name=R1

[admin@R1] > interface bridge add name=lo0
[admin@R1] > ip address
[admin@R1] /ip address> add address=12.12.12.1/24 interface=ether1
[admin@R1] /ip address> add address=192.168.1.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R2

[admin@R2] > interface bridge add name=lo0
[admin@R2] > ip address
[admin@R2] /ip address> add address=12.12.12.2/24 interface=ether1
[admin@R2] /ip address> add address=23.23.23.2/24 interface=ether2
[admin@R2] /ip address> add address=192.168.2.1/24 interface=lo0

[admin@MikroTik] > system identity set name=R3

[admin@R3] > interface bridge add name=lo0
[admin@R3] > ip address
[admin@R3] /ip address> add address=23.23.23.3/24 interface=ether1
[admin@R3] /ip address> add address=192.168.3.1/24 interface=lo0

Lanjut kita coba buat IBGP Peering pada R1, R2, dan R3

[admin@R1] /ip address> /routing bgp
[admin@R1] /routing bgp> instance set 0 as=123
[admin@R1] /routing bgp> peer add remote-address=12.12.12.2 remote-as=123
[admin@R1] /routing bgp> network add network=192.168.1.0/24

[admin@R2] /ip address> /routing bgp
[admin@R2] /routing bgp> instance set 0 as=123
[admin@R2] /routing bgp> peer add remote-address=12.12.12.1 remote-as=123
[admin@R2] /routing bgp> peer add remote-address=23.23.23.3 remote-as=123
[admin@R2] /routing bgp> network add network=192.168.2.0/24

[admin@R3] /ip address> /routing bgp
[admin@R3] /routing bgp> instance set 0 as=123
[admin@R3] /routing bgp> peer add remote-address=23.23.23.2 remote-as=123
[admin@R3] /routing bgp> network add network=192.168.3.0/24

Untuk pengujian, coba kita cek tabel routing di R1

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 2 ADb  192.168.2.0/24                     12.12.12.2              200

Perhatikan bahwa R1 belum mengenali network 192.168.3.0/24 yang berada dibawah R3. Inilah akibatnya jika kita tidak mengkonfigurasikan Full Mesh Peering pada IBGP. Bagaimana cara mengatasi masalah ini? Yaitu kita harus mengkonfigurasi Full Mesh Peering. Perhatikan! kita membutuhkan Full Mesh Peering! bukan Full Mesh Topology.!!

Perhatikan bahwa topologi yang kita miliki tidaklah full mesh topology, namun dengan topology ini kita bisa mengkonfigurasi full mesh peering. Yaitu dengan menambahkan peering antara R1 dan R3. Namun sebelum membuat peering antara R1 dan R3, kita harus menambahkan static routing terlebih dahulu agar R1 dan R3 saling mengenal

[admin@R1] /routing bgp> /ip route add dst-address=23.23.23.0/24
gateway=12.12.12.2

[admin@R3] /routing bgp> /ip route add dst-address=12.12.12.0/24
gateway=23.23.23.2

Selanjutnya kita buat peering antara R1 dan R3

[admin@R1] /routing bgp> peer add remote-address=23.23.23.3 remote-as=123

[admin@R3] /routing bgp> peer add remote-address=12.12.12.1 remote-as=123

Selanjutnya kita coba lihat lagi tabel routing pada R1

[admin@R1] /routing bgp> /ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADC  12.12.12.0/24      12.12.12.1      ether1                    0
 1 A S  23.23.23.0/24                      12.12.12.2                1
 2 ADC  192.168.1.0/24     192.168.1.1     lo0                       0
 3 ADb  192.168.2.0/24                     12.12.12.2              200
 4 ADb  192.168.3.0/24                     23.23.23.3              200

Perhatikan bahwa saat ini R1 sudah mengenali network 192.168.3.0/24

{ Read More }

Bakar Iwak Bareng Konco IDN

Memang tak pernah habis keasikan bareng temen2 Pesantren IDN. Selesai kegiatan Training 60 Guru TKJ se-Indonesia, lanjut kita rayakan keberhasilan acara dengan bakar iwak....

Pertama bersihin dulu ya iwaknya

Kasih bumbu ya bosss biar enak

Lanjut nyalain apinya ya..

Kita mulai bakar ikannya..

Udah siap nih.. makan yukk...

{ Read More }

Training Guru TKJ SMK se-Indonesia 2016 - SMK Madinatul Quran Jonggol

Mulai tanggal 11-18 Oktober 2016, Pak Dedi mengadakan training guru SMK TKJ se-Indonesia di pesantren Madinatul Quran Jonggol. Training ini diikuti sekitar 60 guru dari seluruh Indonesia. Materi yang disampaikan pada training ini adalah MTCNA, MTCRE, CCNA, dan NMS.

Alhamdulillah saya kebagian menyampaikan materi MTCNA kepada guru-guru SMK TKJ se-Indonesia. Materi yang saya sampaikan diantaranya adalah Wireless, Firewall, Bridge, Routing, Tunnel, dan QOS,

{ Read More }

Lab 31 - Manipulasi EIGRP Route dengan Route-Map (seri 1)

Oke hari ini kita lanjut belajar routing nya ya.... Sebelumnya kita telah banyak memanipulasi route menggunakan access list dan prefix list. Selanjutnya pada lab ini kita akan belajar manipulasi route menggunakan hal yang jauh lebih keren lagi.. apa itu? kita akan pake Route-Map.

Karena saking kerennya route-map ini, saya tidak bisa membahas seluruh materi dalam satu artikel saja, jadi artikel ini ada kelanjutannya ya.. jangan cuma baca artikel ini aja..

Berbeda dengan access list dan prefix list, route-map mendukung sebuah mekanisme match dan set. Yang artinya saat ada sebuah ip/prefix yang match (sesuai) akan di set dengan option-option tertentu. Oke langsung aja kita pake contoh kasus

Gambar 1 Topologi EIGRP

Saya asumsikan kita telah mengkonfigurasi EIGRP pada topologi diatas, selanjutnya kita hanya akan fokus pada manipulasi route menggunakan route-map. Setelah mengkonfigurasi EIGRP, maka tabel routing pada R1 akan nampak seperti berikut

R1#show ip route eigrp
...
Gateway of last resort is not set

      3.0.0.0/32 is subnetted, 1 subnets
D        3.3.3.3 [90/409600] via 13.13.13.3, 00:25:54, Ethernet0/1
      23.0.0.0/24 is subnetted, 1 subnets
D        23.23.23.0 [90/307200] via 13.13.13.3, 00:25:54, Ethernet0/1
                    [90/307200] via 12.12.12.2, 00:25:54, Ethernet0/0

Kita hanya akan fokus pada entry route yang menuju 3.3.3.3. Perhatikan bahwa jika R1 ingin menuju 3.3.3.3, maka akan dilewatikan R3 (13.13.13.3). Perhatikan hasil traceroute berikut

R1#traceroute 3.3.3.3

Type escape sequence to abort.
Tracing the route to 3.3.3.3

  1 13.13.13.3 4 msec 0 msec 0 msec

Perhatikan bahwa saat kita melakukan trace dari R1 ke 3.3.3.3, maka jalur yang dilewati adalah 13.13.13.3 (R3).

Tujuan kita pada lab ini adalah memanipulasi route agar saat R1 ingin menuju 3.3.3.3, maka akan melewati R2. Tentunya kita akan mengerjakan menggunakan fitur route-map. Hal pertama yang harus kita lakukan adalah membuat access list untuk destination 3.3.3.3. Karena kita menginginkan access list dengan parameter destination, berarti kita harus menggunakan extended access list

R1(config)#access-list 100 permit ip any host 3.3.3.3

Perintah diatas artinya kita membuat access list untuk mengizinkan seluruh ip packet yang menuju 3.3.3.3. Selanjutnya kita buat route-map nya

R1(config)#route-map EIGRP-ROUTE-MANIPULATION permit 5

R1(config-route-map)#match ip address 100

R1(config-route-map)#set ip next-hop 12.12.12.2

Perintah diatas digunakan untuk membuat sebuah route-map yang bekerja jika ada ip yang match (sesuai) dengan access list 100. Jika ada ip yang match dengan access list tersebut, maka gateway nya (next hop) akan dirubah menjadi 12.12.12.2

Selanjutnya kita harus menerapkan route-map yang baru saja kita buat tersebut

R1(config)#ip local policy route-map EIGRP-ROUTE-MANIPULATION

Untuk pengujian, kita coba lihat tabel routing pada R1

R1#show ip route eigrp
...
Gateway of last resort is not set

      3.0.0.0/32 is subnetted, 1 subnets
D        3.3.3.3 [90/409600] via 13.13.13.3, 00:25:54, Ethernet0/1
      23.0.0.0/24 is subnetted, 1 subnets
D        23.23.23.0 [90/307200] via 13.13.13.3, 00:25:54, Ethernet0/1
                    [90/307200] via 12.12.12.2, 00:25:54, Ethernet0/0

Perhatikan bahwa tidak ada perubahan pada tabel routing, namun jika kita mencoba melakukan trace, maka untuk menuju 3.3.3.3, R1 akan menggunakan jalur 12.12.12.2 (R2). Perhatikan hasil traceroute berikut

R1#traceroute 3.3.3.3

Type escape sequence to abort.
Tracing the route to 3.3.3.3

  1 12.12.12.2 4 msec 0 msec 0 msec
  2 23.23.23.3 0 msec 4 msec 0 msec

Perhatikan bahwa jika R1 ingin menuju 3.3.3.3, maka jalur yang dilewati adalah 12.12.12.2 (R2) sesuai dengan yang kita inginkan..

Oke sampai disini dulu pelajaran kita kali ini.. ingat pelajaran tentang route-map akan kita lanjut pada artikel selanjutnya.. jadi tetap kunjungi Coretan Bocah IT ya.. semoga bermanfaat...

{ Read More }

Lab 30 - EIGRP Filtering Menggunakan Prefix List (seri 2)

Lab ini merupakan seri lanjutan dari lab sebelumnya yang membahas tentang filtering EIGRP menggunakan prefix list. Hanya saja pembahasan pada lab ini akan menggunakan topologi yang lebih komplek dari lab sebelumnya. Berikut topologi yang akan kita gunakan pada lab ini

Gambar 1 Topologi EIGRP

Diasumsikan kita telah mengkonfigurasikan EIGRP pada topologi seperti diatas. Seharusnya saat ini R1 sudah memiliki tabel routing tentang seluruh ip loopback yang ada di R4. Perhatikan ilustrasi berikut yang menunjukkan tabel routing pada R1

R1#show ip route eigrp
...
Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 7 subnets, 7 masks
D        10.10.0.0/28 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                      [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.0.16/29 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                       [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.0.24/30 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                       [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.1.0/24 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                      [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.2.0/25 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                      [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.2.128/26 [90/435200] via 13.13.13.3, 00:00:02, Ethernet0/1
                        [90/435200] via 12.12.12.2, 00:00:02, Ethernet0/0
D        10.10.2.192/27 [90/435200] via 13.13.13.3, 00:00:03, Ethernet0/1
                        [90/435200] via 12.12.12.2, 00:00:03, Ethernet0/0
      24.0.0.0/24 is subnetted, 1 subnets
D        24.24.24.0 [90/307200] via 12.12.12.2, 00:00:03, Ethernet0/0
      34.0.0.0/24 is subnetted, 1 subnets
D        34.34.34.0 [90/307200] via 13.13.13.3, 00:00:03, Ethernet0/1

Perhatikan tabel routing R1 diatas, terlihat bahwa R1 akan menggunakan dua jalur untuk menuju seluruh IP Loopback yang ada di R4, yaitu jalur via R2 dan via R3.

Tujuan kita disini adalah melakukan konfigurasi agar jika R1 ingin menuju IP dengan prefix 28,29, dan 30, maka akan dilewatkan R3. Namun jika R1 ingin menuju IP dengan prefix 24,25,26, dan 27 akan dilewatkan R2.

Pada lab ini saya akan melakukan konfigurasi filtering pada R1 seperti berikut

R1(config)#ip prefix-list net-28-29-30 permit 10.10.0.0/16 ge 28 le 30
R1(config)#ip prefix-list net-24-25-26-27 permit 10.10.0.0/16 ge 24 le 27

R1(config)#router eigrp 1
R1(config-router)#distribute-list prefix net-28-29-30 in eth0/1
R1(config-router)#distribute-list prefix net-24-25-26-27 in eth0/0

Selanjutnya untuk melakukan pengujian, lihat tabel routing pada R1. Namun sebelumnya hapus dulu neighborship EIGRP pada R1 untuk melakukan perubahan konfigurasi yang baru saja kita lakukan

R1#clear ip eigrp neighbors

R1#
*Oct  6 15:40:24.171: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 12.12.12.2
(Ethernet0/0) is down: manually cleared
*Oct  6 15:40:24.171: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 13.13.13.3
(Ethernet0/1) is down: manually cleared
*Oct  6 15:40:24.611: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 13.13.13.3
(Ethernet0/1) is up: new adjacency
*Oct  6 15:40:26.655: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 12.12.12.2
(Ethernet0/0) is up: new adjacency

Berikut tabel routing pada R1

R1#show ip route eigrp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route

Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 7 subnets, 7 masks
D        10.10.0.0/28 [90/435200] via 13.13.13.3, 00:04:35, Ethernet0/1
D        10.10.0.16/29 [90/435200] via 13.13.13.3, 00:04:35, Ethernet0/1
D        10.10.0.24/30 [90/435200] via 13.13.13.3, 00:04:35, Ethernet0/1
D        10.10.1.0/24 [90/435200] via 12.12.12.2, 00:04:33, Ethernet0/0
D        10.10.2.0/25 [90/435200] via 12.12.12.2, 00:04:33, Ethernet0/0
D        10.10.2.128/26 [90/435200] via 12.12.12.2, 00:04:33, Ethernet0/0
D        10.10.2.192/27 [90/435200] via 12.12.12.2, 00:04:33, Ethernet0/0

Perhatikan tabel routing pada R1 diatas, terlihat bahwa network dengan prefix 28,29, dan 30 memiliki gateway via R3. dan network dengan prefix 24,25,26, dan 27 memiliki gateway via R2.

Sampai saat ini kita sudah selesai dan berhasil mengkonfigurasi contoh kasus pada lab ini.. semoga bermanfaat..

{ Read More }

Lab 29 - EIGRP Filtering Menggunakan Prefix List (seri 1)

Sebelumnya kita telah belajar melakukan filtering di EIGRP pada Lab 23 dan Lab 24. Namun pada lab tersebut kita masih melakukan filtering menggunakan access list. Selanjutnya pada lab ini kita akan belajar melakukan filtering pada EIGRP menggunakan prefix list

Apa bedanya menggunakan access list dengan prefix list? Jika dilihat dari segi fungsi, sama saja, yaitu bisa kita gunakan untuk melakukan filtering. Namun berbeda dari segi kemampuan, yaitu prefix list mempunyai kemampuan yang lebih dibanding access list. Apa kelebihan prefix list dibanding access list? Perhatikan contoh berikut

Gambar 1 Topologi Prefix List

Pada contoh topologi diatas, semisal kita diminta untuk mengkonfigurasikan agar R2 tidak bisa menerima informasi routing tentang network-network yang memiliki prefix 27, 28, dan 29 namun bisa menerima informasi routing tentang network-network dengan prefix 30.

Bisakah kita mengerjakan contoh kasus tersebut menggunakan access list? Jawabannya adalah TIDAK! Saat inilah prefix list diperlukan. Kita bisa dengan mudah mengerjakan contoh kasus tersebut menggunakan prefix list.

Oke langsung saja kita ngelab menggunakan contoh kasus diatas. Saya asumsikan kita telah mengkonfigurasikan EIGRP dengan topologi seperti diatas. Seharusnya sekarang R2 sudah bisa mengetahui seluruh network yang ada di R1

R2#show ip route eigrp
...
Gateway of last resort is not set
1.0.0.0/8 is variably subnetted, 6 subnets, 4 masks
D        1.1.1.0/27 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0
D        1.1.1.32/28 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0
D        1.1.1.48/29 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0
D        1.1.1.56/30 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0
D        1.1.1.64/30 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0
D        1.1.1.60/30 [90/409600] via 12.12.12.1, 00:00:18, Ethernet0/0

Oke.. sekarang kita tingga buat prefix list mengerjakan contoh kasus yang sudah saya sebutkan sebelumnya, yaitu agar R2 tidak bisa mengetahui network dengan prefix 27, 28, dan 29 namun tetap bisa mengetahui network dengan prefix 30.

Disini kita bisa saja membuat prefix list di R1 ataupun R2, hasilnya akan sama saja. Anda hanya perlu bermain dengan parameter in atau out. Silahkan kembali membaca  Lab 23 dan Lab 24 jika belum paham tentang parameter in dan out ini.

Pada lab ini saya akan membuat prefix list di R1. Sehingga nantinya saya pasti akan menggunakan parameter out.

R1(config)#ip prefix-list blokir_27_28_29 deny 1.1.1.0/24 ge 27 le 29
R1(config)#ip prefix-list blokir_27_28_29 permit 0.0.0.0/0 le 32

Oke saya akan jelaskan kedua perintah diatas

Perintah pertama kita gunakan untuk memblokir network 1.1.1.x yang memiliki prefix antara 27-28. Parameter ge artinya greater or equal sedangkan le artinya less or equal. Jadi perintah pertama diatas artinya akan memblokir network 1.1.1.x yang memiliki prefix lebih dari/sama dengan 27 dan kurang dari/sama dengan 29

Perintah kedua digunakan untuk mengizinkan seluruh network. Perhatikan bahwa perintah kedua memiliki parameter le 32 yang artinya akan mengizinkan network 0.0.0.0 yang memiliki prefix kurang dari 32 (0-32).

Setelah membuat prefix list seperti diatas, selanjutnya kita harus menerapkan prefix list tersebut ke dalam EIGRP seperti berikut

R1(config)#router eigrp 1
R1(config-router)#distribute-list prefix blokir_27_28_29 out eth0/0
R1(config-router)#exit

Sebelum melakukan pengujian, kita hapus dulu neighborship pada R2 agar terjadi perubahan dalam tabel routing di R2

R2#clear ip eigrp neighbors
R2#
*Oct  6 00:06:32.847: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 12.12.12.1
(Ethernet0/0) is down: manually cleared
*Oct  6 00:06:33.175: %DUAL-5-NBRCHANGE: EIGRP-IPv4 1: Neighbor 12.12.12.1
(Ethernet0/0) is up: new adjacency

Setelah ada peringatan terbentuknya adjacency baru seperti diatas, maka R2 sudah melakukan perubahan pada tabel routingnya.

Perhatikan tabel routing pada R2 berikut

R2#show ip route eigrp
...
Gateway of last resort is not set
1.0.0.0/30 is subnetted, 3 subnets
D        1.1.1.56 [90/409600] via 12.12.12.1, 00:01:41, Ethernet0/0
D        1.1.1.60 [90/409600] via 12.12.12.1, 00:01:41, Ethernet0/0
D        1.1.1.64 [90/409600] via 12.12.12.1, 00:01:41, Ethernet0/0

Perhatikan bahwa saat ini R2 sudah tidak mengetahui keberadaan network dengan prefix 27, 28, dan 29 namun masih tetap mengetahui keberadaan network dengan prefix 30.

Oke berarti kita sudah selesai dan berhasi mengerjakan contoh kasus pada lab ini... Nantikan contoh kasus pada lab-lab selanjutnya.... Semoga bermanfaat..

{ Read More }

Lab 28 - UnEqual Cost Load Balancing EIGRP

Oke ahirnya bisa update lagi setelah sekian lama gak update,, karena memang banyak kerjaan.. semoga mulai sekarang bisa rutin update lagi ya... Makasih ya buat para pembaca yang sudah setia menunggu update dari saya.. hehehe

Pada lab sebelumnya kita telah membahas tentang Equal Load Balancing pada EIGRP. Selanjutnya pada lab ini kita akan belajar tentang UnEqual Load Balancing di EIGRP.

Apa sih bedanya antara Equal Load Balancing sama UnEqual Load Balancing?

Equal Load Balancing	UnEqual Load Balancing
Tidak perlu konfigurasi manual	Perlu konfigurasi manual
Mudah untuk memahami	Sulit untuk dipahami, butuh pemikiran yang lebih
Nilai metric dari kedua jalur sama	Nilai metric dua jalur tidak sama
Paket data dibagi 50:50 pada kedua jalur	Pembagian paket data tergantung dengan perbandingan metric dari kedua jalur

Setelah mengetahui beberapa perbedaan antara Equal Load Balancing dengan UnEqual Load Balancing, selanjutnya kita harus tau apa itu Advertise Distance dan Feasible Distance

Advertise Distance adalah nilai metric yang digunakan oleh neighbor untuk menuju suatu network. Sedangkan Feasible Distance adalah metric yang digunakan oleh router itu sendiri untuk menuju suatu network. Untuk mempermudah teman-teman dalam memahami apa itu advertise distance, perhatikan ilustrasi berikut

Gambar 1 Advertise & Feasible Distance

Jika kita melihat dari sisi R1, maka R1 akan memiliki advertise distance dan feasible distance seperti berikut untuk menuju PC1

Jalur	Advertise Distance	Feasible Distance
R2	10	15
R3	5	10
R4	9	109

Perhatikan bahwa nilai Advertise distance dari R1 ke PC1 jika melewati R2 adalah 10. Bukankah metric dari R2 ke PC1 adalah 10?. Selanjutnya nilai feasible distance yang dari R1 ke PC1 adalah 15. Bukankah metric dari R1 ke PC1 adalah 1
5?

Selanjutnya untuk melakukan UnEqual Load Balancing pada EIGRP, kita harus mengetahui jalur mana yang akan menjadi Successor dan jalur mana yang akan menjadi Feasible Successor. Jalur yang menjadi Successor merupakan jalur yang memili metric terkecil, dimana jalur ini akan menjadi best path. Sedangkan jalur yang menjadi Feasible Successor merupakan jalur yang memiliki Advertise Distance lebih kecil daripada Feasible Distance milik Successor.

Jika mengacu pada topologi gambar 1, maka yang akan menjadi Successor adalah jalur yang melewati R3, sedangkan yang menjadi Feasible Successor adalah jalur yang melewati R4. Sedangkan jalur yang melewati R2 tidak akan menjadi feasible successor, hal ini dikarenakan jalur ini memiliki advertise distance yang sama dengan feasible distance successor. Padahal syarat menjadi feasible successor adalah nilai advertise distance harus lebih kecil daripada feasible distance successor.

Setelah kita tahu tentang teorinya, lanjut kita ngelab. Kita akan menggunakan topologi berikut

Gambar 2 Topologi unequal load balancing

Diasumsikan teman teman sudah mahir mengkonfigurasikan EIGRP. Jika belum, silahkan baca dulu artikel saya sebelumnya : Konfigurasi Dasar EIGRP

Setelah melakukan konfigurasi EIGRP pada topologi ditas, secara default R1 hanya memiliki satu jalur saja untuk menuju PC1. Perhatikan tabel routing pada R1 berikut

R1#show ip route eigrp
...
Gateway of last resort is not set

      24.0.0.0/24 is subnetted, 1 subnets
D        24.24.24.0 [90/307200] via 12.12.12.2, 00:00:21, Ethernet0/0
      34.0.0.0/24 is subnetted, 1 subnets
D        34.34.34.0 [90/332800] via 12.12.12.2, 00:00:21, Ethernet0/0
D     192.168.4.0/24 [90/332800] via 12.12.12.2, 00:00:21, Ethernet0/0

Dari ilustrasi diatas kita dapat melihat bahwa R1 hanya memiliki satu jalur untuk menuju PC1 (192.168.4.0/24) pada tabel routing.

Namun sebenarnya R1 memiliki dua jalur untuk menuju PC1, perhatikan tabel eigrp topology berikut

R1#show ip eigrp topology
EIGRP-IPv4 Topology Table for AS(1)/ID(13.13.13.1)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
       r - reply Status, s - sia Status

P 34.34.34.0/24, 1 successors, FD is 332800
        via 12.12.12.2 (332800/307200), Ethernet0/0
        via 13.13.13.3 (2195456/281600), Serial2/0
P 12.12.12.0/24, 1 successors, FD is 281600
        via Connected, Ethernet0/0
P 24.24.24.0/24, 1 successors, FD is 307200
        via 12.12.12.2 (307200/281600), Ethernet0/0
P 192.168.4.0/24, 1 successors, FD is 332800
        via 12.12.12.2 (332800/307200), Ethernet0/0
        via 13.13.13.3 (2221056/307200), Serial2/0
P 13.13.13.0/24, 1 successors, FD is 2169856
        via Connected, Serial2/0

Dari tabel eigrp topologi diatas, kita bisa lihat bahwa R1 memiliki successor dan feasible successor saat ingin menuju PC1 (192.168.4.0/24). Yang menjadi successor adalah jalur yang melewati R2 (12.12.12.2) dan jalur yang menjadi feasible successor adalah jalur yang melewati R3 (13.13.13.3).

Perhatikan bahwa feasible distance dari successor adalah 332800 sedangkan feasible distance dari feasible successor adalah 2221056. Untuk menerapkan UnEqual Load Balancing, kita harus menaikkan nilai feasible distance dari successor agar melebihi feasible distance dari feasible successor dengan melakukan pengalian.

Simpelnya, 332800 kali berapa agar hasilnya melebihi 2221056. Jawabannya adalah 7. Sehingga konfigurasi yang perlu kita lakukan adalah seperti berikut

R1(config)#router eigrp 1
R1(config-router)#variance 7
R1(config-router)#exit

Setelah melakukan konfigurasi ditas, maka seharunya R1 memiliki dua jalur untuk menuju PC1 pada tabel routing nya

R1#show ip route eigrp
...
Gateway of last resort is not set

      24.0.0.0/24 is subnetted, 1 subnets
D        24.24.24.0 [90/307200] via 12.12.12.2, 00:00:03, Ethernet0/0
      34.0.0.0/24 is subnetted, 1 subnets
D        34.34.34.0 [90/2195456] via 13.13.13.3, 00:00:03, Serial2/0
                    [90/332800] via 12.12.12.2, 00:00:03, Ethernet0/0
D     192.168.4.0/24 [90/2221056] via 13.13.13.3, 00:00:03, Serial2/0
                     [90/332800] via 12.12.12.2, 00:00:03, Ethernet0/0

Oke sampai disini kita sudah selesai dan berhasil konfigurasi UnEqual Load Balancing di EIGRP. Saya harap temen-temen tidak puas hanya dengan berhasil mengkonfigurasi saja, temen-temen harus bener-bener faham konsep..

Oke sampai ketemu di artikel-artikel selanjutnya.. semoga bermanfaat dan jangan lupa share ya...

{ Read More }
