Pembahasan UKK TKJ SMKN 1 Nglegok 2016 - Part 1

Gambar 1

Pembahasan pertama ini kita hanya akan fokus ke router, berikut ketentuan yang harus diikuti

1. Komputer client sudah terinstall sistem operasi windows 7
2. Ether1 router sudah terhubung dengan modem
3. Ether2 router sudah terhubung dengan komputer server (komputer server belum terkonfigurasi sama sekali)
4. Ether3 router sudah terhubung dengan komputer client

Jika syarat-syarat diatas sudah terpenuhi, teman-teman bisa langsung mengikuti tutorial ini untuk konfigurasi router

1. Pastikan komputer client sudah mendapat IP dynamic dari router




   Gambar 2

2. Buka web browser, ketikkan IP Address router di kolom url (192.168.88.1), selanjutnya download winbox




   Gambar 3

3. Buka aplikasi winbox, pastikan memilih opsi remove configuration jika ada tampilan seperti ini




   Gambar 4

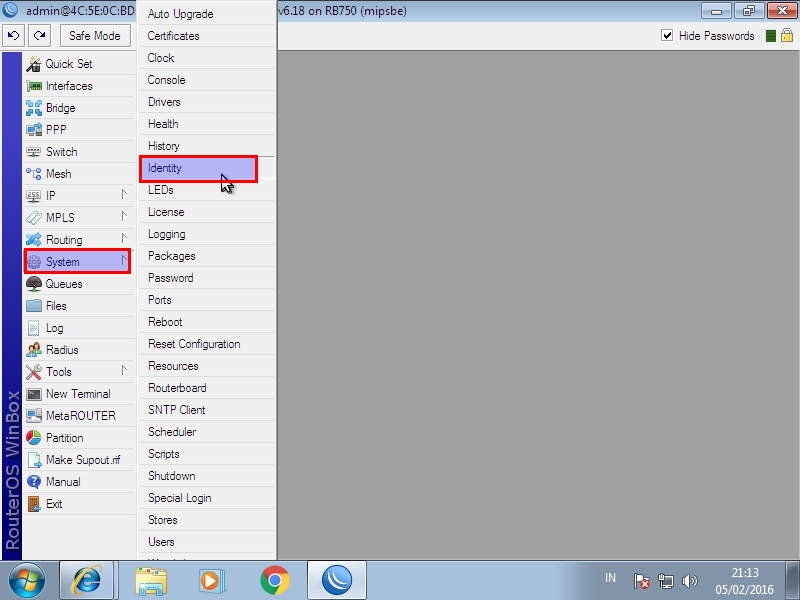

4. Konfigurasi identity router sesuai dengan soal




   Gambar 5



   Gambar 6

5. Konfigurasi username dan password sesuai dengan soal




   Gambar 7



   Gambar 8

6. Konfigurasi IP Address ether1 sesuai dengan soal




   Gambar 9



   Gambar 10

7. Konfigurasi gateway sesuai dengan soal




   Gambar 11



   Gambar 12

8. Untuk saat ini, seharusnya kita sudah bisa ping ke 8.8.8.8




   Gambar 13

9. Konfigurasi IP DNS sesuai dengan soal




   Gambar 14



   Gambar 15

10. Untuk saat ini seharusnya kita sudah bisa melakukan ping ke google.com




    Gambar 16

11. Konfigurasi IP Address ether2 dan ether3 sesuai dengan soal




    Gambar 17



    Gambar 18



    Gambar 19

12. Setup dhcp server pada ether3 sesuai dengan soal




    Gambar 20

13. Konfiguarsi firewall nat untuk sharing internet




    Gambar 21



    Gambar 22



    Gambar 23

14. Konfigurasi firewall nat untuk transparent proxy




    Gambar 24



    Gambar 25

15. Konfigurasi firewall untuk blokir file .mp3 dan .mp4
    Buat mangle untuk file .mp4




    Gambar 26



    Gambar 27



    Gambar 28

    Lakukan hal yang sama untuk membuat mangle untuk file .mp3




    Gambar 29



    Gambar 30



    Gambar 31

    Buat firewall filter untuk blokir kedua mangle tersebut




    Gambar 32



    Gambar 33

16. Konfigursi scheddule untuk mengizinkan akses internet pukul 07.00-17.00 saja
    Konfigurasi time zone sesuai dengan daerah kita, yaitu GMT+7




    Gambar 34

    Konfigurasi sntp client, arahkan ke komputer server




    Gambar 35

    Buat script untuk disabel interface ether1, (artinya internet akan mati jika ether1 kita disable)




    Gambar 36

    Buat script untuk enable ether1




    Gambar 37

    Buat scheddule untuk disable internet setiap pukul 17.00




    Gambar 38

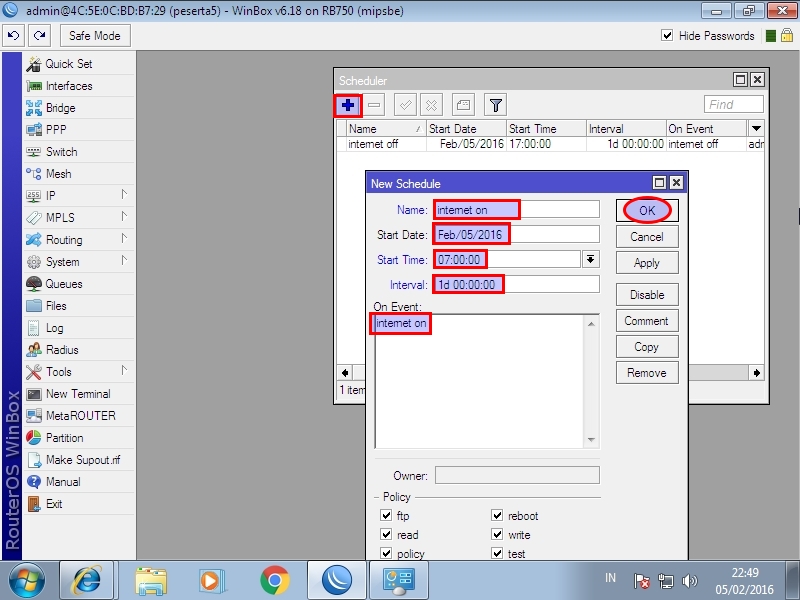

    Buat scheddule untuk enable internet setiap pukul 07.00




    Gambar 39

Sampai saat ini kita sudah menyelesaikan konfigurasi tahap pertama, yaitu konfigurasi router. Selanjutnya kita akan melakukan konfigurasi server, teman-teman bisa merujuk ke artikel berikut untuk pembahasan selanjutnya
